КЧБ180/1 Боковой кабельный чулок 150-180мм с одной петлей, L=900мм, Асконта
Боковой кабельный чулок с одной петлей КЧБ180/1 предназначен для временного захвата кабеля диаметром 150-180мм сбоку, на некотором расстоянии от торца кабеля при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации.
готово к отгрузке
Боковой кабельный чулок КЧБ180/1 возможно использовать как для протяжки кабеля, так и для его подтаскивания, т.к. захватываемый кабель может проходить насквозь кабельного чулка и петля будет расположена сбоку, чем обеспечивается смещение прилагаемого к кабелю тягового усилия от кабельного окончания.
Рукав бокового кабельного чулка КЧБ180/1 с одной петлей изготовлен из стального оцинкованного троса двойного плетения особым образом, что обеспечивает кабельному чулку необходимую эластичность при установке, самозатягивание при натяжении, а также высокие показатели износоустойчивости и разрывной нагрузки.
Характеристики кабельного чулка КЧБ180/1:
| Код для заказа | Модель | Диаметр кабеля, мм | Размеры, мм | Раб. нагрузка, кН | Разр. нагрузка, кН | Вес, кг | ||
| 10710 | КЧБ180/1 | 150-180 | А | Б | 80 | 160 | 2,55 | |
| 13,5 | 900 | |||||||
 Характеристики кабельного чулка КЧБ180/1К с петлей с коушем DIN6899:(Коуш установленный на петлю кабельного чулка предохраняет трос петли от перетирания и делает изгиб троса в петле более плавным. Для заказа кабельного чулка петля которого оснащена коушем при оформлении заказа установите флажок на соответствующей кнопке) |
||||||||
| 10710К | КЧБ180/1К | 150-180 | 29 | 900 | 80 | 160 | 2,55 | |
Однородное распределение нагрузки по всей площади захвата кабельного чулка КЧБ180/1 препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Краткий порядок использования кабельного чулка КЧБ180/1:
Боковой кабельный чулок КЧБ180/1 (поз.3) устанавливается на кабель недалеко от торца на всю длину кабельного чулка. Кабель должен быть очищен от смазки и грязи, во избежании сползания кабельного чулка в процессе протяжки. После установки кабельного чулка на кабель его необходимо зафиксировать бандажом, как показано на схеме (поз.4). Далее, посредством вертлюга (компенсатора вращения, поз.2), соединяем петли кабельного чулка и троса лидера (поз.1). Вертлюг компенсирует возможное вращение вызванное натяжением троса лидера и предотвращает кабель от перекручивания.
1. Трос лидер (тяговый трос) 2. Вертлюг (компенсатор вращения) 3. Боковой кабельный чулок КЧБ180/1 4. Бандаж
Доставка товара в регионы России осуществляется транспортными компаниями.
Мы бесплатно доставим ваш заказ до терминала транспортной компании.
Похожие и сопутствующие товары
КЧС40/1У Стандартный кабельный чулок 30-40мм с одной петлей, удлиненный, L=1250мм, Асконта
КЧР30/2У Разъемный (проходной) кабельный чулок 20-30мм с двумя петлями с коушами, удлиненный, Асконта
КЧР130/2 Разъемный (проходной) кабельный чулок 110-130мм с двумя петлями с коушами, Асконта
ВРУ 4-120КФ Универсальный направляющий кабельный ролик, для кабеля Ø до 120мм, капролоновые валики, Асконта
КЧС150/2 Стандартный кабельный чулок 130-150мм с двумя петлями с коушами, L=900мм, Асконта
Просмотренные товары
14004 Нож для снятия изоляции с пяткой и частично изолированным лезвием 1000В Шток (Shtok)
08160 Кабелерез для Al и Cu кабеля 185мм Шток (Shtok)

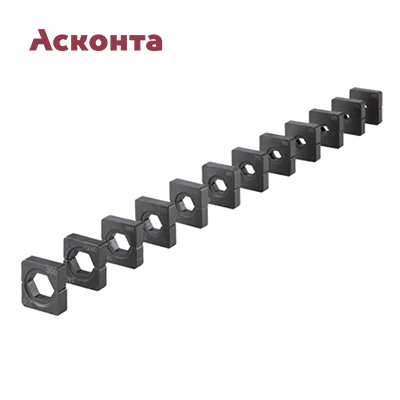

12054 Комплект шестигранных матриц для ПГ-300 Шток (Shtok)
